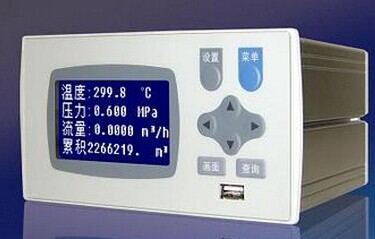

XSR22FC液晶显示流量积算仪
一.基本性能及应用
1.具有温度压力补偿功能的流量积算仪
2.4M存储容量,USB接口
3.金属外壳,抗干扰能力能
4.经济型产品,适合批量使用,高性价比
二.详细参数:
1.输入
温度显示范围:-999.9~999.9
瞬时流量、压力显示范围:-99999~99999,小数点位置可设定
累积流量显示范围:0~1000000000,小数点位置可设定
输入信号类型:
流量:1~5V DC,0~5V DC,4~20mA,0~10mA,0~20mA,1~20000 Hz脉冲
温度:无温度、固定温度、Pt100,Cu100,Cu50可通过设定选择
压力:无压力、固定压力、1~5V DC,0~5V DC,4~20mA,0~10mA,0~20mA
其它输入信号或分度号需在订货时注明
基本误差:模拟量小于±0.2%F.S
测量分辨力:1/60000,16位A/D转换器
测量控制周期:每通道0.2秒
2.记录
记录容量:4MBit
记录间隔:1秒~59分59秒任意设定,可选择循环或非循环记录
记录时间:记录时间的长短和记录间隔有关,计算公式如下:
记录小时数 = 12 × 记录间隔(秒)
由此可以算出记录最短时间为24小时,最长时间为9年
3.报警
可通过设定选择瞬时流量、温度、压力上下限报警方式或累积量预置输出方式
继电器输出:触点容量220V AC,3A
4.变送
光电隔离
4~20mA,0~10mA,0~20mA直流电流输出,通过设定选择。负载能力大于500Ω
1~5V,0~5V,0~10V直流电压输出,需订货时注明
输出分辨力:1/4000,误差小于±0.2% F.S
5.通信接口
光电隔离
RS232、RS485标准,在订货时注明
仪表地址0~99可设定
通信速率2400、4800、9600、19200通过设定选择,低于2400的速率需在订货时注明
仪表收到计算机命令到发出相应数据的回答延迟:
以“#”为定界符的命令,回答延迟小于500μs;其它命令的回答延迟小于100ms
配套测试软件,提供组态软件和应用软件技术支持
6.外供
2组,24V或12V订货时可选:用于给变送器供电,输出值与标称值的误差小于±5%,负载能力大于50mA
7.电源
220V供电的仪表:85V~265V,功耗小于8VA
24V DC,12V DC或其它规格,需在订货时注明
8.USB接口
兼容USB1.1协议的U盘。
9.其他性能指标
工作环境:0℃~50℃,湿度低于90%R.H,宽温范围的仪表需在订货时注明
电磁兼容:IEC61000-4-2(静电放电),III级;IEC61000-4-4(电快速瞬变脉冲群),IV级;IEC61000-4-5(浪涌),III级;IEC61000-4-8(工频磁场),V级;IEC61000-4-9(脉冲磁场),IV级;IEC61000-4-12(振荡波),III级。
选型表 XSR22FC液晶显示流量积算仪
内容 |
代码及说明 |
|||||||||||||||||
XSR22FC/
|
4M 记录内存 , 实时钟 |
|||||||||||||||||
外形尺寸
|
A-H |
160(W) × 80(H) × 150(L) |
||||||||||||||||
流量输入信号(注 1 ) |
I |
直流电流 ( 4-20mA 、 0-10mA 、 0-20mA ) |
||||||||||||||||
V |
直流电压 ( 1-5V 、 0-5V ) |
|||||||||||||||||
M |
直流毫伏(订货注明量程范围) |
|||||||||||||||||
K |
脉冲 |
|||||||||||||||||
温度输入信号(注 1 ) |
E |
热电偶 K 、 S 、 R 、 B 、 N 、 E 、 J 、 T |
||||||||||||||||
R |
热电阻 PT100 、 Cu100 、 Cu50 、 BA1 、 BA2 、 G53 |
|||||||||||||||||
I |
直流电流 ( 4-20mA 、 0-10mA 、 0-20mA ) |
|||||||||||||||||
V |
直流电压 ( 1-5V 、 0-5V ) |
|||||||||||||||||
M |
直流毫伏(订货注明量程范围) |
|||||||||||||||||
压力输入信号(注 1 ) |
I |
直流电流 ( 4-20mA 、 0-10mA 、 0-20mA ) |
||||||||||||||||
V |
直流电压 ( 1-5V 、 0-5V ) |
|||||||||||||||||
M |
直流毫伏(订货注明量程范围) |
|||||||||||||||||
L |
远传压力表 |
|||||||||||||||||
报警点数量 |
T0 |
无报警输出 |
||||||||||||||||
T1 |
1 点报警输出 |
|||||||||||||||||
T2 |
2 点报警输出 |
|||||||||||||||||
变送输出 1 (注 2 ) |
A0 |
无变送输出 1 |
||||||||||||||||
A1 |
电流输出 ( 4-20mA 、 0-10mA 、 0-20mA ) |
|||||||||||||||||
A2 |
电压输出 ( 1-5V 、 0-5V ) |
|||||||||||||||||
A3 |
电压输出 ( 0-10V ) |
|||||||||||||||||
A4 |
其他输出 |
|||||||||||||||||
变送输出 2 (注 2 ) |
A0 |
无变送输出 2 |
||||||||||||||||
A1 |
电流输出 ( 4-20mA 、 0-10mA 、 0-20mA ) |
|||||||||||||||||
A2 |
电压输出 ( 1-5V 、 0-5V ) |
|||||||||||||||||
A3 |
电压输出 ( 0-10V ) |
|||||||||||||||||
A4 |
其他输出 |
|||||||||||||||||
外供电源(注 3 ) |
B0 |
无外供电源 |
||||||||||||||||
B1 |
外供 24VDC ,误差小于± 5% , 50mA |
|||||||||||||||||
B2 |
外供 12VDC ,误差小于± 5% , 50mA |
|||||||||||||||||
B3 |
外供精密电压源,误差小于± 0.2% , 40mA |
|||||||||||||||||
B4 |
外供精密电流源,误差小于± 0.2% , 0.1-10mA |
|||||||||||||||||
通讯接口 |
S0 |
无通讯接口 |
||||||||||||||||
S1 |
RS232 接口 |
|||||||||||||||||
S2 |
RS485 接口 |
|||||||||||||||||
仪表电源 |
V0 |
220VAC |
||||||||||||||||
V1 |
24VDC |
|||||||||||||||||
V2 |
12VDC (订货需提前说明) |
|||||||||||||||||
V3 |
其他 |
|||||||||||||||||
USB 转储接口 |
USB |
选此项功能时,必须选配U 盘, U 盘价格为 100 元,无折扣 |
||||||||||||||||
打印(不能选择第二路外供) |
P |
打印接口 |
||||||||||||||||
非标准功能 |
N |
|
||||||||||||||||
液晶屏颜色 |
B |
蓝底白字 |
||||||||||||||||
Y |
黄底黑字 |
