CE传感器
CE传感器
【产品名称】:CE-P31-54BS3-0.5

一、概述
本产品为一种三相有功、无功、功率因数真有效值测量的电量隔离传感器,其输入和输出信号之间隔离,输出线性的标准模拟量信号;通过内部开关可切换为三相三线、三相四线有功功率,无功功率,功率因数的测量;该产品可广泛用于电力,通讯,铁路,工业控制等领域;本产品具有以下特点:
*真有效值测量,精度优于0.5级;
*一个产品同时具有测量三相有功、无功、功率因数功能;
*可自由设定正、负功率测量或功率因数的感性、容性极性测量;
*宽电源供电,兼容12V/24V电源;
*多种输出量程与模式可供选择,内置功能开关自由选择;
*可自由设定三相四线或三相三线测量模式;

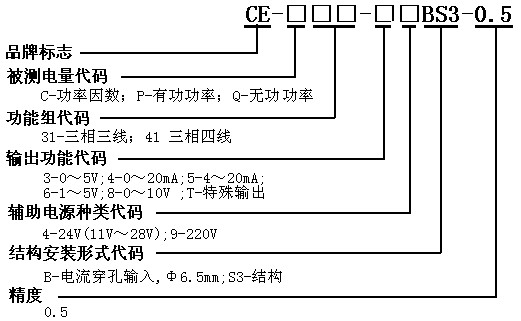

二、产品型号说明

三、主要技术指标
*辅助电源:DC +11V~+28V (功耗<60mA);
*输入范围:电压AC:0~500V;电流AC:0~25A;
功率因数变送器需增加:
功率因数0~1(单极性);0.05L~1~0.05C(双极性)
*输出:同时输出一路电压和一路电流信号;
0-5V/0-20mA或1-5V /4-20mA或2.5±2.5V/10±10mA或 3±2V /12±8mA八种输出,可自由设定;
*纹波:<10mV
*工作温度:-20℃~+70℃
*精度等级:0.5级(采用引用误差)
*温漂特性:<300ppm/℃
*隔离耐压:DC 2500V
*负载能力:电压输出≥500Ω
电流输出≤300Ω(24V电源可到900Ω)
*响应时间:≤300 mS
*浪涌冲击抗扰度:
输入/电源端口四级4KV(L-N/2Ω/综合波)
输出端口二级2KV(L-N/40Ω/综合波)
*脉冲群抗扰度:输入/电源端口±2KV
模拟I/O口±1KV
*输入过载能力:连续过载:120%;短时过载:2倍额定电压输入值,
施加1秒;20倍额定电流输入,施加1S。

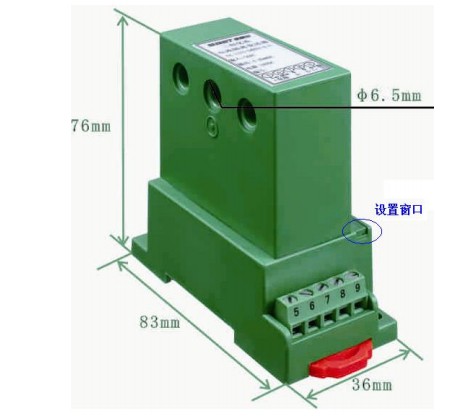

四、产品外型
产品采用MS3型外型结构,其外形如图:


资料来源:广州纹徕仪器仪表有限公司 http://www.gzwlyb.com   日期:2014-11-01
