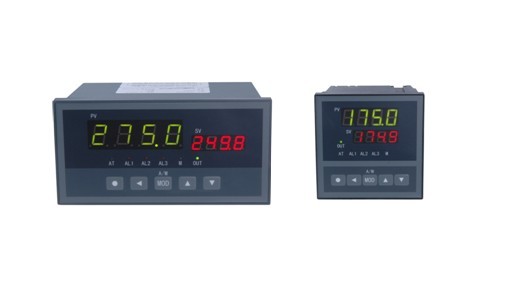

【产品名称】：XSC6系列PID调节仪
注：XSC6系列调节仪是在XSC5系列PID调节仪基础上的升级版仪表，功能更加完美！性能更稳定！
XSC6单回路PID调节仪与各类传感器、变送器配合.
可实现对温度、压力、液位、成分等过程量的测量、变换、显示、通讯和控制。
采用先进的PID智能控制算法，抗超调，具备自整定（AT）功能。
可自动跟随外部给定值进行控制输出，外给定、本机给定、手动之间无扰切换。
详
细介绍：① 基本误差优于±0.2%F·S，16位A/D转换器，测控周期0.2秒，自整定
② 抗干扰设计，抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到III级
③ 输入信号：热电阻，热电偶，直流电流，直流电压，远传压力表等
④ 外形尺寸：160×80（横/竖），96×96，96×48（横/竖），72×72，48×48
⑤ 仪表电源：220V AC，（9~30）V DC
⑥ 手/自动切换
基本配置
双显示、控制输出
扩展功能
① 报警输出：160×80，96×96，96×48三种尺寸最多可加3点；72×72，48×48可加1点
② 变送输出
③ 外供电源（24V或12V）
④ 通讯接口：RS 232或RS 485
② 抗干扰设计，抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到III级
③ 输入信号：热电阻，热电偶，直流电流，直流电压，远传压力表等
④ 外形尺寸：160×80（横/竖），96×96，96×48（横/竖），72×72，48×48
⑤ 仪表电源：220V AC，（9~30）V DC
⑥ 手/自动切换
基本配置
双显示、控制输出
扩展功能
① 报警输出：160×80，96×96，96×48三种尺寸最多可加3点；72×72，48×48可加1点
② 变送输出
③ 外供电源（24V或12V）
④ 通讯接口：RS 232或RS 485
选型表
|
内容 |
代码说明 | |||||||||||
|
XSC6/ |
PID智能调节仪 , 双显示、控制输出 | |||||||||||
|
外形
尺寸 |
A— |
160(W)×80(H)×125(L) 或80(W)×160(H)×125(L) | ||||||||||
|
B— |
96(W)×96(H)×112(L) | |||||||||||
|
C— |
96(W)×48(H)×112(L) 或48(W)×96(H)×112(L) | |||||||||||
|
D- |
72(W)×72(H)×112(L) (限XSC5) | |||||||||||
|
E— |
48(W)×48(H)×112(L) (限XSC5) | |||||||||||
|
面板形式 |
H |
横式 | ||||||||||
|
S |
竖式 | |||||||||||
|
F |
方形 | |||||||||||
|
输入信号
（其它输入信号订货时说明） |
E |
热电偶K、S、R、B、N、E、J、T或辐射感温计 | ||||||||||
|
R |
热电阻Pt100、Cu100、Cu50、BA1、BA2、G53或电阻 | |||||||||||
|
I |
直流电流（4~20）mA、（0~10）mA或（0~20）mA | |||||||||||
|
V |
直流电压（0~5）V、（1~5）V | |||||||||||
|
M |
直流mV（订货注明范围） | |||||||||||
|
W |
电位器500Ω~5000Ω | |||||||||||
|
L |
远传压力表 | |||||||||||
|
报警点数量 |
T□ |
T0:无报警 T1~T3：1~3点报警 | ||||||||||
|
控制输出 |
C0 |
无输出 | ||||||||||
|
C1 |
电流输出（4~20）mA、（0~10）mA或（0~20）mA | |||||||||||
|
C2 |
电压输出（0~5）V、（1~5）V | |||||||||||
|
C3 |
电压输出（0~10）V | |||||||||||
|
C4 |
固态继电器驱动电压输出 | |||||||||||
|
C5 |
可控硅无触点常开式输出 | |||||||||||
|
C6 |
可控硅过零触发输出 | |||||||||||
|
C7 |
继电器触点开关输出 | |||||||||||
|
变送输出
(独立供电，全隔离。10位D/A,误差小于±0.5%，或12位D/A,误差小于±0.2%) |
A0 |
无输出 | ||||||||||
|
A1 |
电流输出(4~20）mA、（0~10）mA或（0~20）mA | |||||||||||
|
A2 |
电压输出(0~5）V、（1~5）V | |||||||||||
|
A3 |
电压输出(0~10）V | |||||||||||
|
A4 |
其它输出 | |||||||||||
|
外供电源 |
B0 |
无外供电源 | ||||||||||
|
B1 |
外供 24V DC | |||||||||||
|
B2 |
外供 12V DC | |||||||||||
|
B3 |
外供精密电压源 | |||||||||||
|
B4 |
外供精密恒流源 | |||||||||||
|
B5 |
其它 | |||||||||||
|
通讯接口 （独立供电，全隔离，2400~19.2K仪表地址0~99，应答延迟小于500μs） |
S0 |
无通讯接口 | ||||||||||
|
S1 |
RS-232接口 | |||||||||||
|
S2 |
RS-485接口 | |||||||||||
|
仪表电源 |
V0 |
220V AC | ||||||||||
|
V1 |
24V DC | |||||||||||
|
V2 |
12V DC | |||||||||||
|
V3 |
其它 | |||||||||||
