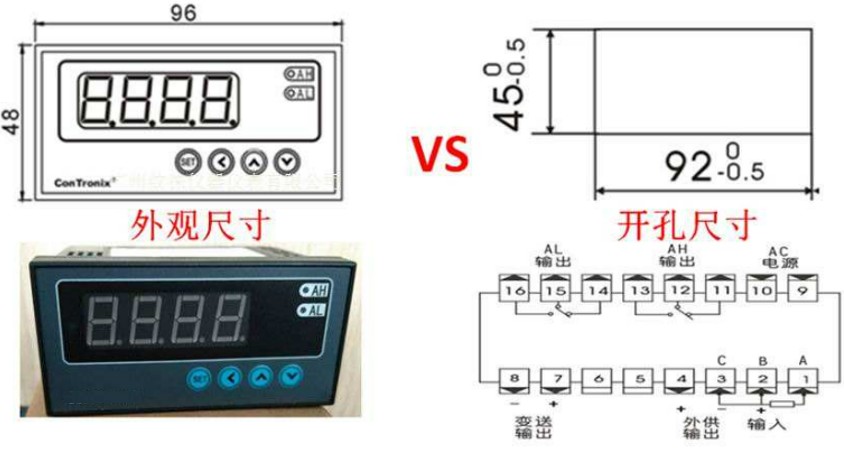

ConTronix(纹徕仪表)CH6/C-HRTA1B1V0尺寸说明

CONTRONIX牌子仪表contronix说明书?conTronix数显表,广州conTronix数显表

conTronix控制器 CONTRONIX牌子仪表设置说明与使用

CONTRONIX牌子仪表设置说明与使用

一、CONTRONIX牌子仪表系列与尺寸:

CH6/A系列160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)

CH6/B系列96(W)×96(H)×76(L)

CH6/C系列96(W)×48(H)×82(L) 或48(W)×96(H)×82(L)

CH6/D系列72(W)×72(H)×75(L)

CH6/E系列48(W)×48(H)×108(L)

ConTronix数显表,广州conTronix数显表特点:

1.CH6系列数显仪与各类模拟量输出的传感器、变送器配合,完成温度、压力、液位、成分等物理量的测量、变换、显示和控制。

2.误差小于0.5%F.S,并具备调校、数字滤波功能。

3.适用于标准电压、电流、热电阻、热电偶等信号类型。

4.点报警输出,上限报警或下限报警方式可选择。报警灵敏度独立设定。

5.变送输出(选装),能将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用。

三、技术规格

电源:85VAC~265VAC,120VDC~380VDC,功耗小于6W12VDC~36VDC,功耗小于6W

注:直流供电电源应留有一定功率余量,请按每台24VDC/0.,12VDC/2A配置电源线。并注意电源线长度和线径。

工作环境:0℃~50℃,湿度低于90%R.H.不结露。显示范围:-1999-9999,小数点位置可设定

注:0~10VDC输入订货时注明或用户自行更改,拆开仪表机壳,将仪表主板(输入信号端子所在电路板)背面(元器件的反面)SL1间的连线割断,然后修改输入信号选择参数即可。此时仪表只能输入电压、电流信号。

CONTRONIX中国传感器-ConTronix显示仪表CH6CONTRONIX中国传感器-ConTronix显示仪表CH6

contronix数显表 contronix说明书 contronix厂家

contronix仪表 contronix是什么意思 contronix是什么牌子

contronix ch6 contronix说明书 下载 contronix温控仪

conTronix数显表,广州conTronix数显表

说明

①误差小于0.5%F.S,并具备调校、数字滤波功能

②输入信号类型:输入,通过设定选择;适用于电压、电流、热电阻、热电偶信号

③外形尺寸:160×80(横/竖),96×96,96×48(横/竖),72×72,48×48

④电源:220VAC±10%,功耗小于7VA(注:0~10VDC输入,订货时需说明)

基本配置

单显示、2点报警,外供24V

扩展功能

变送输出(有变送输出时无外供24V)

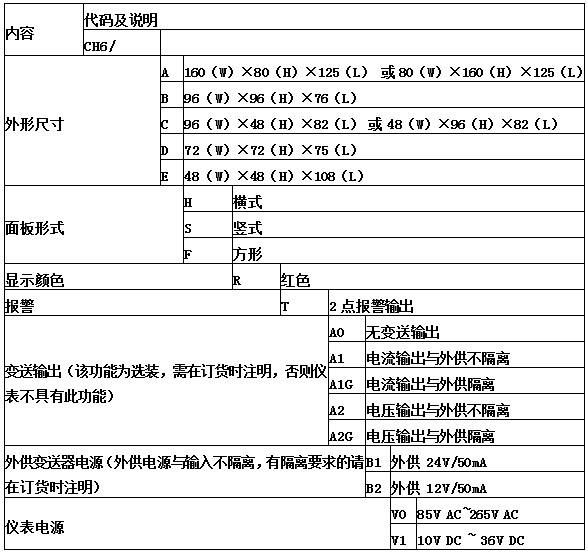

选型表



技术规格

电源:85VAC~265VAC,120VDC~380VDC,功耗小于6W12VDC~36VDC,功耗小于6W

注:直流供电电源应留有一定功率余量,请按每台24VDC/0.,12VDC/2A配置电源线。并注意电源线长度



资料来源:广州纹徕仪器仪表有限公司 http://www.gzwlyb.com
日期:2020-10-26 人气:73
